Adaptador RS-232 a TTL

ElectrónicaEste circuito aunque básico, es muy útil a la hora de hacer proyectos con PICs, u otros microcontroladores con los que requerimos comunicarnos por el interfaz serie. Además pretende ser una alternativa al famoso MAX232 que no destaca por ser económico.

El circuito es muy sencillo y utiliza simplemente 2 transistores, uno NPN (BC337) y otro PNP (BC557), un diodo(1N4148) y 4 resistencias. La adaptación de niveles es perfecta:

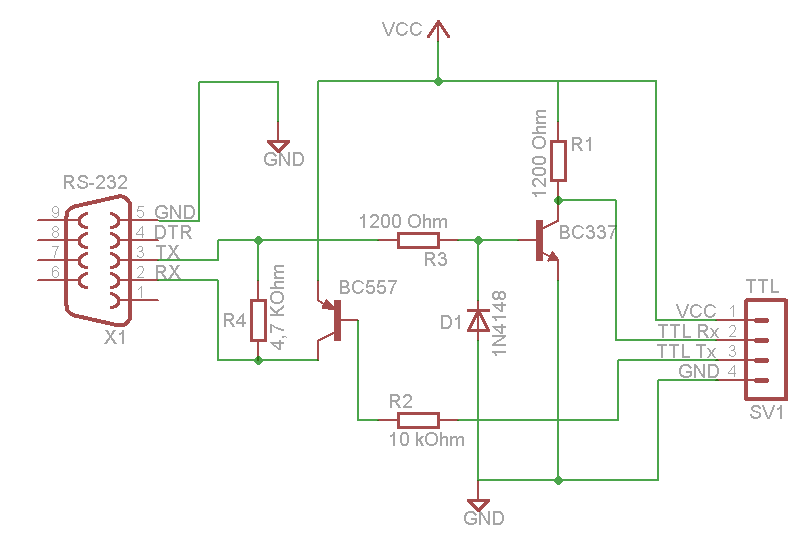

Circuito adaptador RS-232 a TTL (ojo, en el esquema solo hay conexión eléctrica en los cruces de líneas donde se ve un punto redondo. En el resto no, no se tocan las lineas).

Para transmitir desde nuestro dispositivo TTL y generar las tensiones negativas en la linea Rx del terminal RS-232, el transistor PNP se conecta desde el colector a través de una resistencia de 4,7 K a la línea TX. Esta línea en condiciones de reposo está puesta a una tensión negativa de entre -3V a -15V. Así cuando pongamos una tensión de 5V en su base, el transistor no conducirá, y tendremos -7V (o la tensión negativa que tenga TX) en su colector, por tanto en RX. Por el contrario, cuando se apliquen 0V en su base, el transistor conducirá y pondrá 5V en su colector y por tanto en RX.

Cosas que hay que tener en cuenta:

– Si conectamos el transistor PNP a Tx como se ha descrito, puede que tengamos algún problemilla si transmitimos y recibimos datos simultáneamente. Una alternativa es conectar la resistencia de 4,7K en lugar de a Tx a la señal DTR del terminal RS-232, y ponerla activa desde nuestra aplicación (PC) para que los cambios de tensión en la linea Tx no nos afecten a los niveles de señal que se envíen hacia el terminal por Rx.

– Las señales TTL estarán invertidas respecto a las señales de la linea RS-232. Es decir:

Nivel Lógico RS-232 TTL
1 -7V a -15V 5V
0 +5V 0V

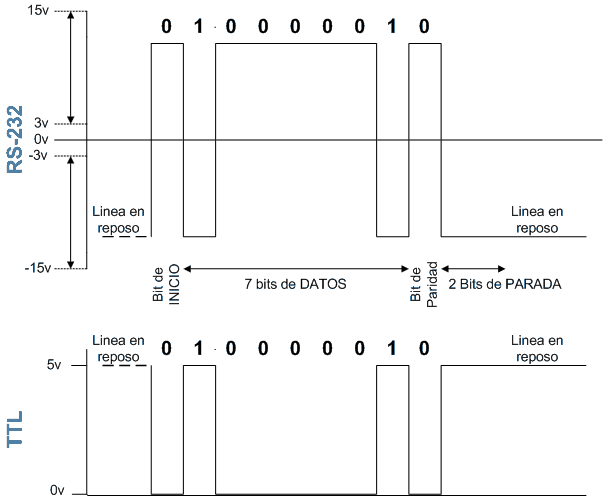

O lo que es lo mismo, se puede ver en el siguiente cronograma comparativo entre los dos tipos de señales:

Niveles RS232-TTL
Relación entre niveles RS-232 y TTL utilizando el adaptador
